NOS SOLUTIONS PDU MID

Nous proposons une gamme de PDU communicants
(Power Distribution Unit) conformes à la directive MID.

Il existe un nombre important de salles informatiques en production, équipées de PDU Basiques ou de PDU qui ne permettent pas de refacturer légalement l’énergie consommée. Le modèle « RETROFIT » est la réponse technique et économique attendue par les clients pour équiper des salles en production.

Avec nos partenaires européens, nous fabriquons en France une gamme de produits couvrant les besoins d’une distribution électrique dans une baie informatique.

Notre gamme standard répond à la majorité des demandes, mais nous restons ouverts pour étudier tout besoin spécifique.

Notre gamme de PDU vous garantit une mesure officielle pour facturer légalement vos clients.

La gamme PDU MID

FORMATS

  • PDU Horizontaux : 19’’
  • PDU Verticaux : longueur variable en fonction du nombre et du type de prise.
  • PDU Retrofit : pour équiper des PDU Basiques installés dans des baies déjà en production.

BOITIER

  • Boîtiers en aluminium d’une grande solidité
  • Encombrement 1U
  • Couleur noire
  • Fixations stables par pattes de montage

PUISSANCE

  • 16 A monophasé
  • 32 A monophasé

COMMUNICATION

  • Modbus RTU/RS485
  • Modbus IP via une passerelle RTU/IP

PDU MID : LA GAMME DISPONIBLE (NOVEMBRE 2017)

Horizontal 19''
Type (Vertical, Horizontal, Retrofit) Puissance  Descriptif Référence PDU MID
Horizontal 19” 16 A 16 A – En version 2P+T (France) MID-H-16-1-1-0-0-6-0-0
Horizontal 19” 16 A 16 A – En version C13 MID-H-16-1-1-7-0-0-0-0
Vertical (Epaisseur 1U)
Type (Vertical, Horizontal, Retrofit) Puissance  Descriptif Référence PDU MID
Vertical (Epaisseur 1U) 16 A 16 A – En version C13 (x24) MID-V-16-1-1-24-0-0-0-0
Vertical (Epaisseur 1U) 16 A 16 A – En version C13 (x18) et C19 (x6) MID-V-16-1-1-18-6-0-0-0
Vertical (Epaisseur 1U) 32 A 32 A – En version C13 (x24) MID-V-32-1-1-24-0-0-0-0
Vertical (Epaisseur 1U) 32 A 32 A – En version C13 (x18) et C19 (x6) MID-V-32-1-1-18-6-0-0-0

Si vous ne trouvez pas votre modèle dans cette liste, contactez-nous, nous pourrons l’étudier ensemble.

Retrofit (Spécial rénovation)
Type (Vertical, Horizontal, Retrofit) Puissance  Descriptif Référence PDU MID
Retrofit (Spécial rénovation) 16 A 16A-Retrofit MID-R-16-1-1
Retrofit (Spécial rénovation) 32 A 32A-Retrofit MID-R-32-1-1

Bouchon de bouclage
Type (Vertical, Horizontal, Retrofit) Puissance  Descriptif Référence PDU MID
Bouchon de bouclage Bouchon de bouclage MID-B-0-1-1



Passerelle Modbus RTU / IP en POE
Type (Vertical, Horizontal, Retrofit) Puissance  Descriptif Référence PDU MID
Passerelle Modbus RTU =>IP en POE Passerelle 718D Modbus RTU =>IP  MID-P-718D

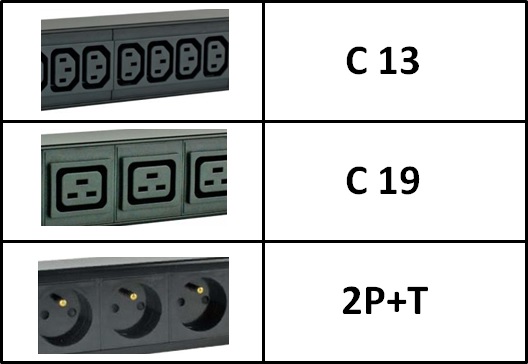

TYPE DE PRISE OUT

  • C13
  • C19
  • 2P+T (Française)
  • Possibilité de réaliser des PDU avec d’autres formats de prises.

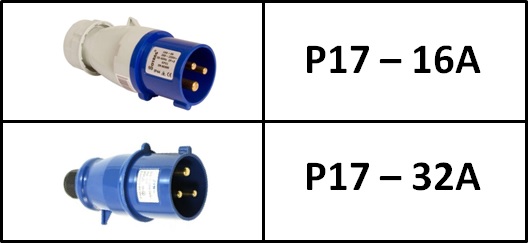

TYPE DE PRISE IN

  • P17 16A
  • P17 32A
  • Câble sectionné

Compteurs

Les PDU MID intègrent les compteurs de notre partenaire technologique Carlo Gavazzi. Carlo Gavazzi est une société suisse actif dans la conception, la fabrication et la commercialisation d’équipements électroniques incluant une large gamme de compteurs d’énergie, d’analyseurs, de convertisseurs, capteurs, et relais de surveillance…

Les compteurs sont auto-alimentés et les mesures sont collectables en RS 485 dans le protocole Modbus RTU (en standard).

Le paramétrage des compteurs peut être réalisé en amont de l’installation avec l’utilitaire destiné à cet tâche, ou par entrées manuelles via le clavier tactile intégré dans l’afficheur.

9

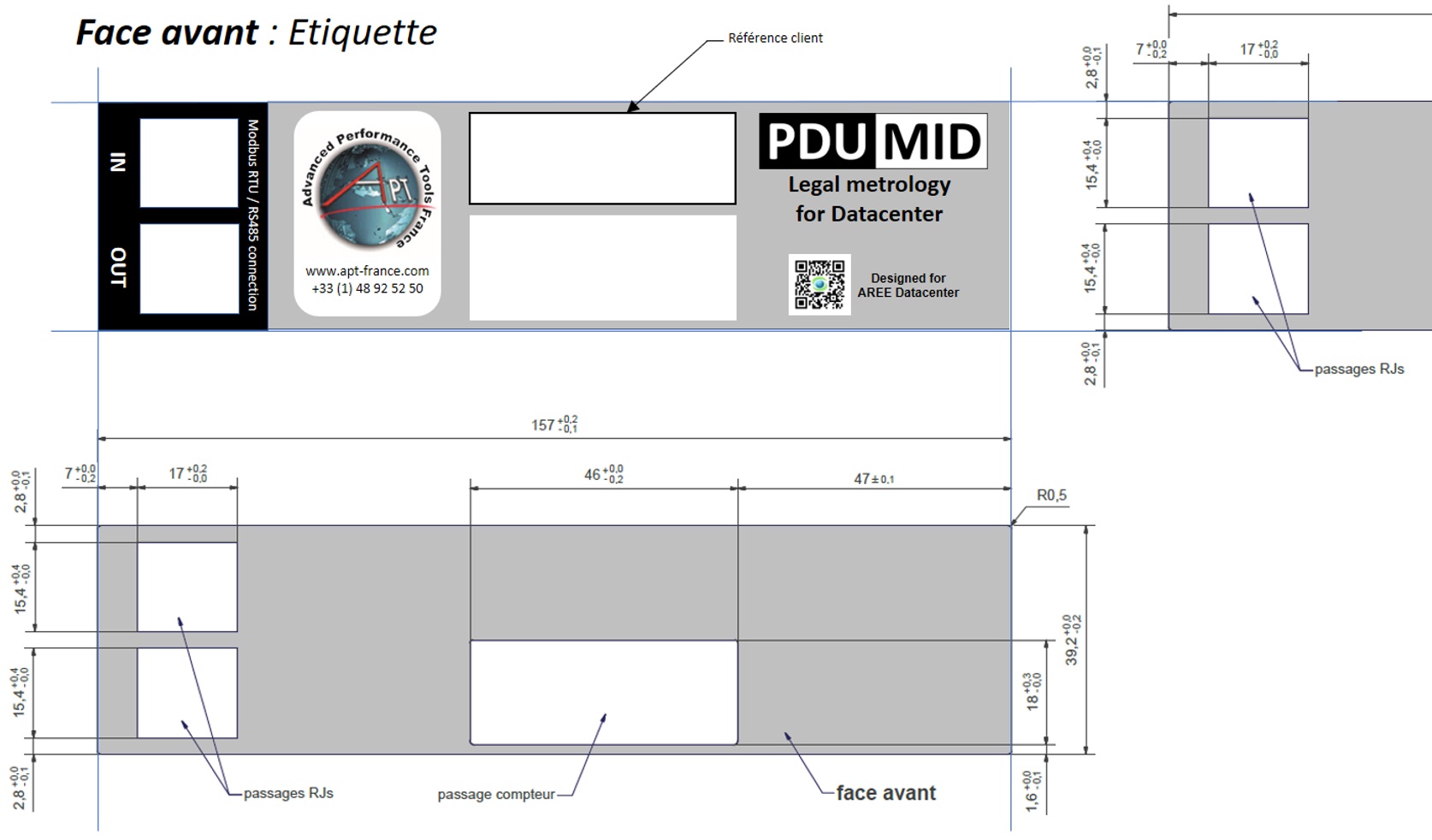

DESCRIPTION PANNEAU FRONTAL

1. Écran
ACL rétroéclairé avec clavier tactile intégré.

2. DEL
DEL proportionnelle à la lecture kWh

3. Numéro de série
Zone réservée au numéro de série

Les données

LES DONNÉES SONT DISPONIBLES DANS LA TABLE MODBUS

Téléchargement de la
table Modbus

h

Les données de comptage d'énergie en monophasé

  • Classe 1 (kWh) conformément à EN62053-21
  • Classe B (kWh) conformément à EN50470-3
  • Précision ±0,5% RDG (courant/tension)
  • Mesure de courant jusqu’à 16 ou 32 A en fonction du modèle.
  • Écran ACL rétroéclairé avec clavier tactile intégré
  • Lecture énergie sur affichage: 7 chiffres
  • Lecture variable sur affichage: 4 chiffres
  • Mesure de l’énergie: kWh et kvarh (importée/exportée)
  • Variables de système, kW, kvar, V, A, PF, Hz, kWdmd,kWdmd de pointe
g

Paramétrage du PDU MID

Lors du paramétrage du PDU MID (A la première mise sous tension, l’adresse Modbus est en 001), il est conseillé d’injecter la configuration de base qui limite l’exploitation de l’affichage aux données nécessaires dans la grande majorité des utilisations faites dans les centres informatiques. L’ensemble des données restant disponible via la table Modbus.

Les données disponibles en « configuration de base : kWh, kW, V et A

Spécifications de sortie RS485



Port série RS485 Câblage spécifique via câble RJ45.
Fonction Pour la communication des données mesurées, paramètres de programmation.
 Protocole Protocole Modbus RTU (esclave).
Débit Baud 9,6; 19,2; 38,4; 57,6; 115,2 kbaud, parité paire ou pas de parité.
Adresse Adresse 1 à 247 (par défaut: 001, l’adresse 001 est réservée pour installation).
Maximum Maximum 100 émetteurs récepteurs sur le même bus. Temps de rafraîchissement des données 1sec.
 Indication Indication Rx/Tx Le segment Rx sur l’écran s’affiche quand une commande valide Modbus est envoyée vers le compteur spécifique Le segment Tx sur l’écran s’affiche quand une réponse valide Modbus est renvoyée vers le maître.

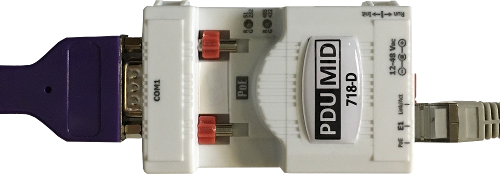

La passerelle PDU MID – POE

La passerelle 718 est une passerelle Modbus TCP à RTU/ASCII qui permet à un hôte Modbus/TCP de communiquer avec des périphériques Modbus RTU/ASCII via un réseau Ethernet.

Il existe un nombre important de salles informatiques en production, équipées de PDU Basiques ou de PDU qui ne permettent pas de refacturer légalement l’énergie consommée. Le modèle « RETROFIT » est la réponse technique et économique attendue par les clients pour équiper des salles en production.

Avec nos partenaires européens, nous fabriquons en France une gamme de produits couvrant les besoins d’une distribution électrique dans une baie informatique.

Notre gamme standard répond à la majorité des demandes, mais nous restons ouverts pour étudier tout besoin spécifique.

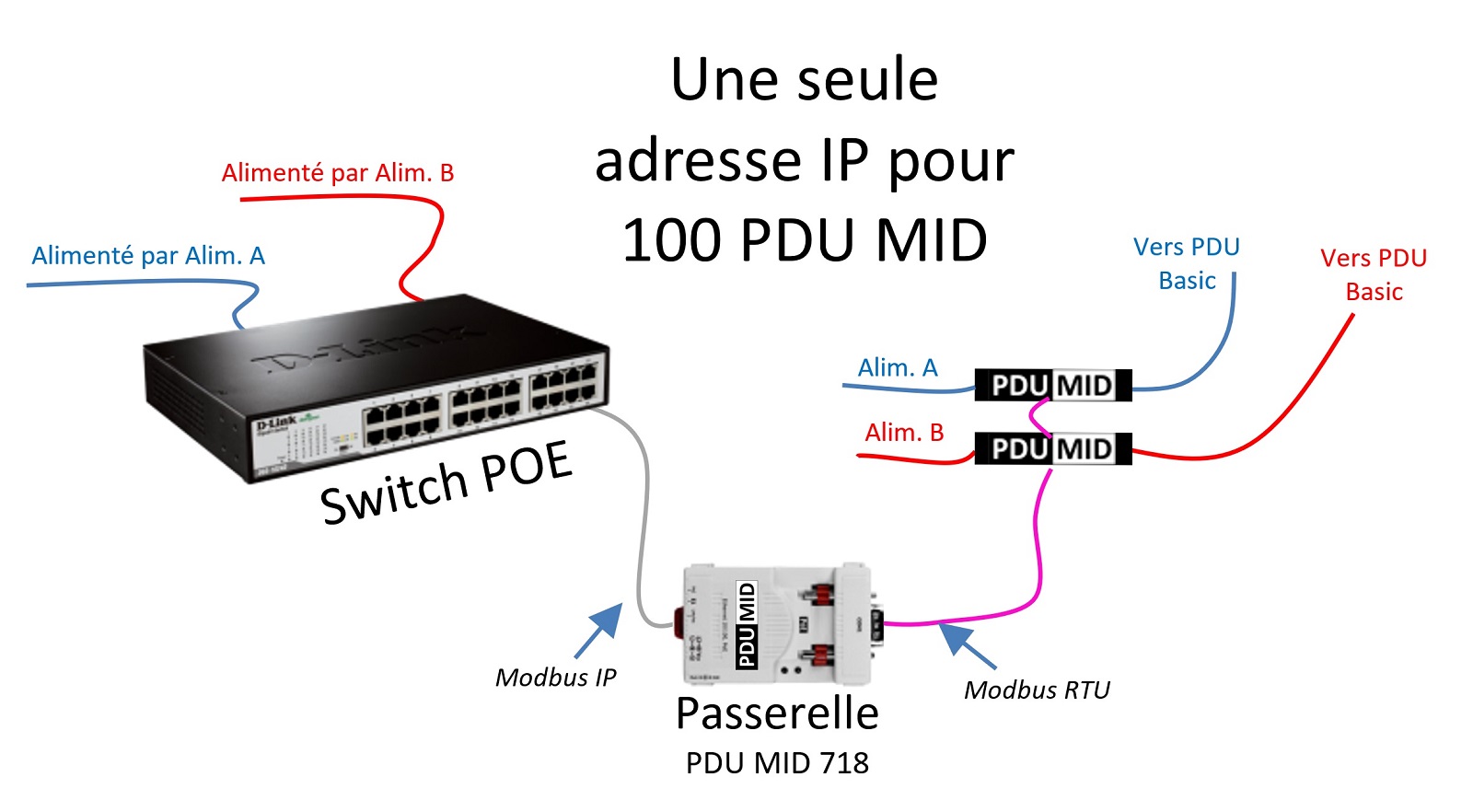

Conseil d’utilisation : Connecter les passerelles Modbus sur un Switch POE double alimentation pour garantir la collecte des mesures indépendamment de la perte d’une des alimentations du centre de données (Voie A ou voie B).

Exploitation des données

9

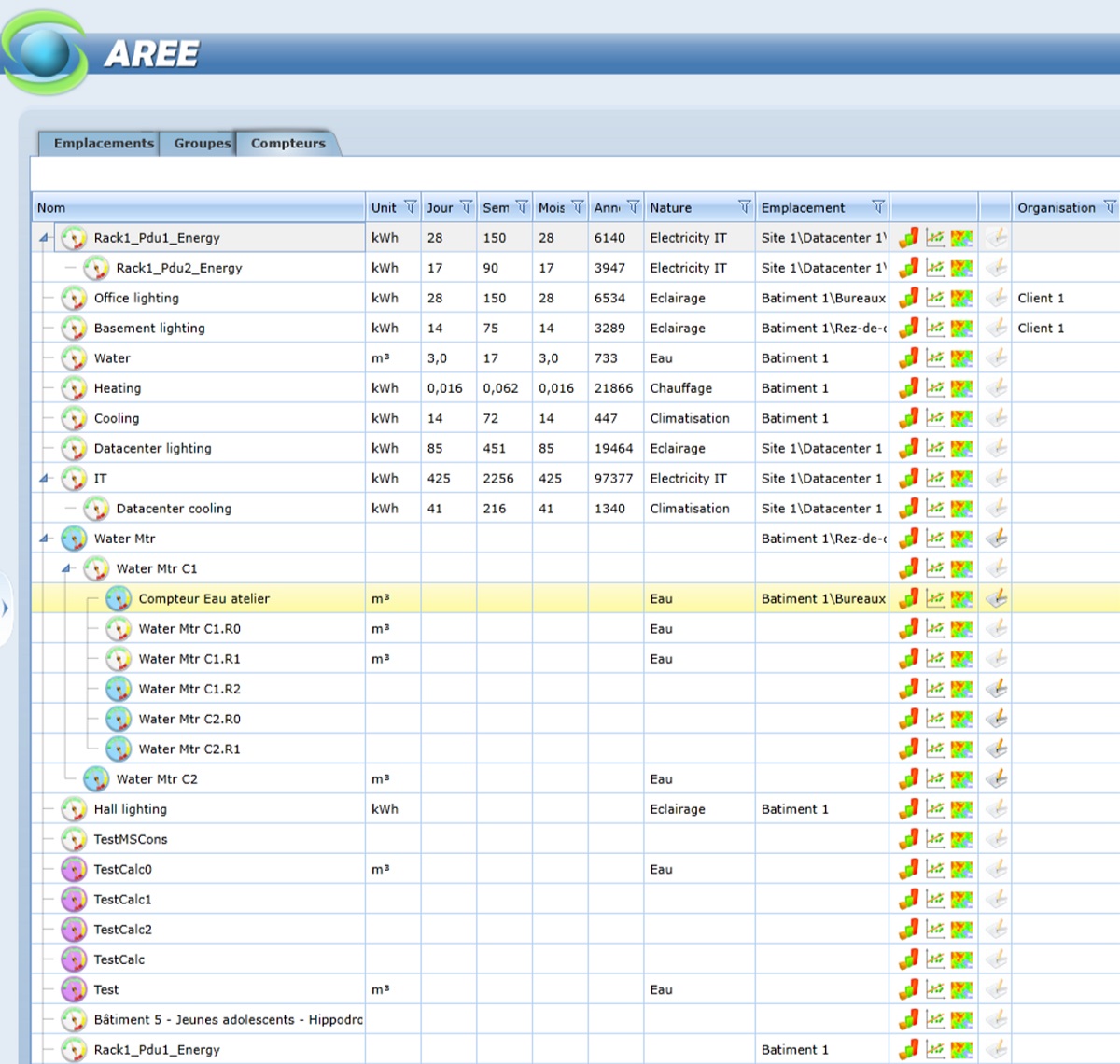

UTILISATION AVEC AREE DATACENTER

Les données disponibles dans la table Modbus sont directement intégrées dans la base de données AREE Datacenter. Le logiciel AREE Datacenter intègre en standard, la table Modbus des compteurs « PDU MID ». L’intégration des compteurs dans le logiciel AREE Datacenter peut être réalisée en masse, par ajout des données précédemment préparées, via une page Excel.

Les informations à renseigner dans le tableau Excel :

  • Adresse Modbus RTU (Exemple : 033)
  • Emplacement (Exemple : Baie 32)
  • Alimentation (Exemple : Voie A)
9

UTILISATION SANS AREE DATACENTER

Les données sont exploitables directement depuis les tables Modbus avec des logiciels de GTB, de GTE ou DCIM du marché.

Paramétrage des compteurs :

Le paramétrage des compteurs (adresses Modbus), peut être réalisé en amont de l’installation avec l’utilitaire destiné à cet tâche, ou par entrée manuelle via l’afficheur tactile.
